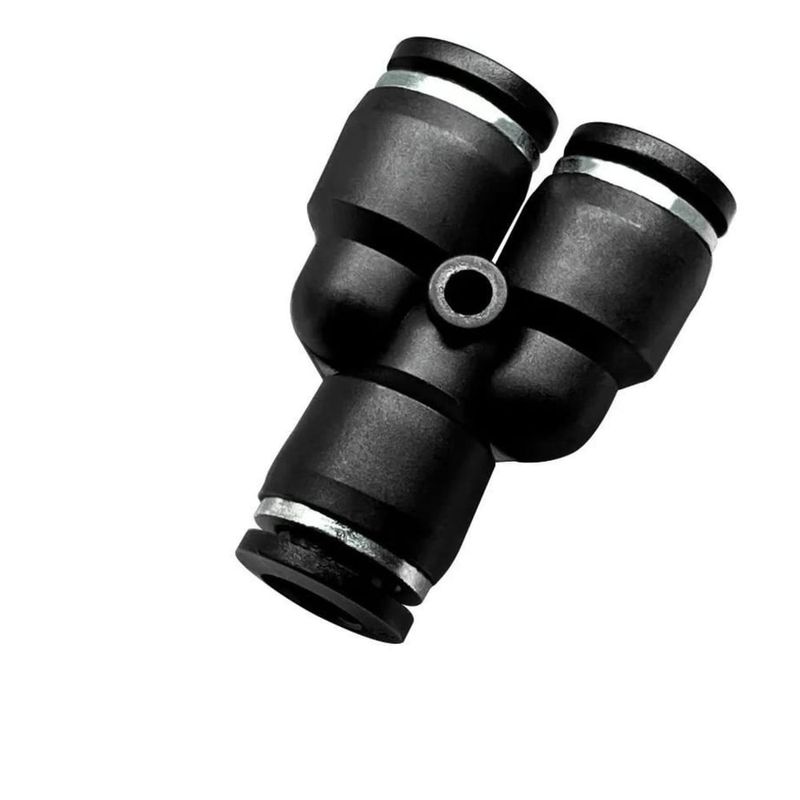

Descrição do Produto:
Conexões tipo “engate rápido” na qual o tubo pode ser retirado e colocado sem a necessidade do uso de ferramentas.
Características:
- Corpo confeccionado em policarbonato de butileno (PBT);
- Anel trava em aço inox;
- Acompanha vedante anaeróbico nas roscas;
- Uso em tubos de nylon e poliuretano.
Aplicações:
- Automação pneumática em maquinários industriais, linha de ar pneumática, sistema de abertura de porta de ônibus, bagageiros, rodo ar, buzina, bicos de limpeza, entre outros.
Restrições de Uso:
- Não recomendado para sistema de freio a ar;
- Não usar em equipamentos hospitalares;
- Não usar em equipamentos com aplicações especiais com requisitos de segurança;
- Não usar com gás, químicos, água ou vapor.
Modo de Usar:
- Verificar se a extremidade do tubo está cortada corretamente, evitando rebarbas;
- Verificar se o diâmetro externo do tubo está em acordo com o diâmetro da conexão, evitando a montagem incorreta e vazamentos;
- Inserir o tubo em 02 etapas. A primeira é travar na garra, a segunda é a vedação pelo o anel o`ring interno;
- A “aba externa” é usada para inserção e retirada do tubo;
- Após a união do tubo com a conexão, puxar e empurrar o tubo para certificar-se que está bem conectado.
Importante:
- Durante a desmontagem do tubo, certificar-se que não existe pressão na linha de ar.
Principais Vantagens:
- Fácil e rápida montagem;
- Menor tempo de reparo no sistema pneumático;
- Não é necessário o uso de ferramentas especiais;
- Vedante anaeróbico nas roscas.
